المرجع: MSC-M31J

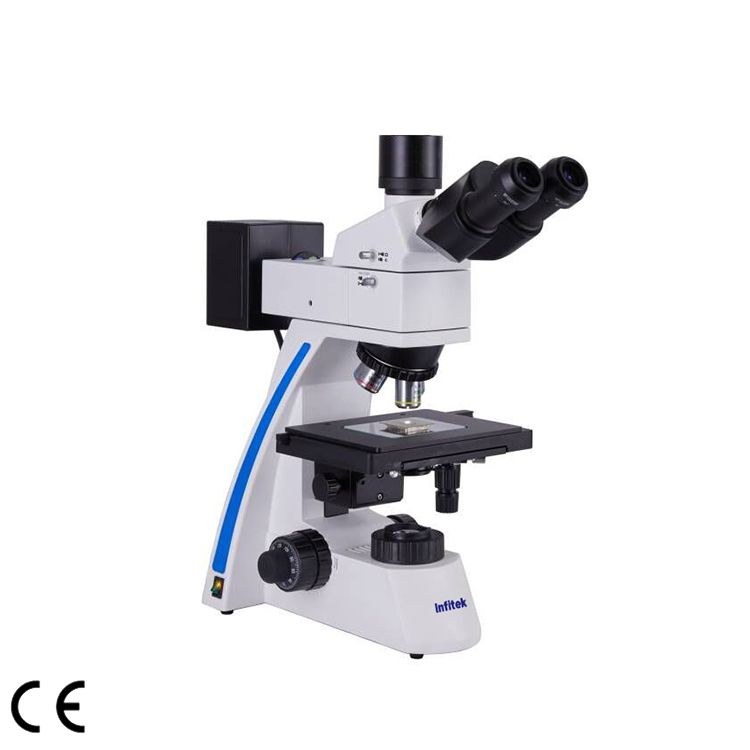

مجهر معادن MSC-M31J

مجهر معادن ثلاثي العدسات بإضاءة علوية ونافذة وعدسات شيئية مسطحة بمسافة عمل طويلة ودعم للفحص المستقطب ومنصة بمقاس 210 × 140 mm.

أبرز المواصفات

الطراز: MSC-M31J
البصريات: Infinity optical system
أنبوب المشاهدة: Tilting trinocular, Interpupillary 55~75mm
رأس المشاهدة: Siedentopf head, inclined at 30°

تهيئة الجهاز لتطبيقك على يد مختصّينا
تركيب وتشغيل في موقعك
تدريب ودعم ما بعد البيع في الأردن والخليج والشرق الأوسط وشمال أفريقيا

مجهر معادن MSC-M31J

نظرة عامة

نظرة عامة على المنتج

MSC-M31J مجهر معادن بنظام بصري لانهائي لفحص أشباه الموصلات والشاشات المسطحة ولوحات الدوائر والمواد المعدنية والأدوات الدقيقة، وللتعليم والبحث العلمي. يجمع بين نظام إضاءة علوية للضوء المنعكس وإضاءة نافذة عبر مكثف آبي N.A. 1.25 مع حجاب قزحي.

تُركَّب العدسات الشيئية المسطحة ذات مسافة العمل الطويلة، بدءًا من L Plan 5X/0.12 بمسافة عمل 23.6 mm، على حامل رباعي متجه للداخل، وتقدم صورًا عالية الدقة والتباين. وتمنح العدسات العينية WF10X واسعة المجال برقم مجال 22 mm رؤية مسطحة ومريحة، بينما يتيح الرأس الثلاثي من نوع سيدنتوبف المائل 30° ضبط المسافة بين الحدقتين من 55 إلى 75 mm.

تبلغ أبعاد المنصة الميكانيكية مزدوجة الطبقة 210 × 140 mm بمدى حركة 75 × 50 mm. ويتضمن التركيز المحوري الخشن والدقيق أدوات قفل ومانعًا للحد وتدريجًا دقيقًا 2 μm ومدى تركيز 24 mm. كما يدعم الجهاز الفحص بالضوء المستقطب.

المواصفات

المواصفات الفنية

12 مواصفات

المواصفة

الطراز: MSC-M31J
البصريات: Infinity optical system
أنبوب المشاهدة: Tilting trinocular, Interpupillary 55~75mm
رأس المشاهدة: Siedentopf head, inclined at 30°
العدسة العينية: Wide field WF10X/ F.N.22 mm
العدسات الشيئية: Long working distance plan objectives L Plan 5X/0.12, working distance 23.6 mm
حامل العدسات الشيئية: Inward-facing quadruple nosepiece
المرحلة: Double-layer mechanical stage, Size: 210×140mm, Moving range:75×50mm
المكثف: Abbe N.A.1.25 condenser with Iris diaphragm, height adjustable
التركيز البؤري: Coaxial coarse and fine adjustment, with locking and limit device, fine division 2μm, coarse stroke 40mm per rotation, fine stroke 0.2mm per rotation, focusing range 24mm
نظام الإضاءة العلوية: Kohler illumination with filters including green, blue, yellow and gross glass
الإضاءة النافذة: Abbe condenser N.A.1.25

الميزات

الميزات الرئيسية

01
إضاءة علوية ونافذة
إضاءة علوية للضوء المنعكس وإضاءة نافذة عبر مكثف آبي N.A. 1.25.
02
عدسات بمسافة عمل طويلة
عدسات مسطحة تترك حيزًا للقطع السميكة، مثل 23.6 mm مع L Plan 5X/0.12.
03
فحص بالضوء المستقطب
يدعم فحص المواد بالضوء المستقطب.
04
رأس ثلاثي واسع المجال
عدسات WF10X برقم مجال 22 mm على رأس سيدنتوبف ثلاثي مائل 30° للمشاهدة والتصوير.
05
منصة فحص كبيرة
منصة مزدوجة الطبقة بمقاس 210 × 140 mm ومدى حركة 75 × 50 mm.
06
تركيز دقيق قابل للقفل
تركيز محوري مع قفل ومانع للحد وتدريج دقيق 2 μm.
