المرجع: MSC-P41M

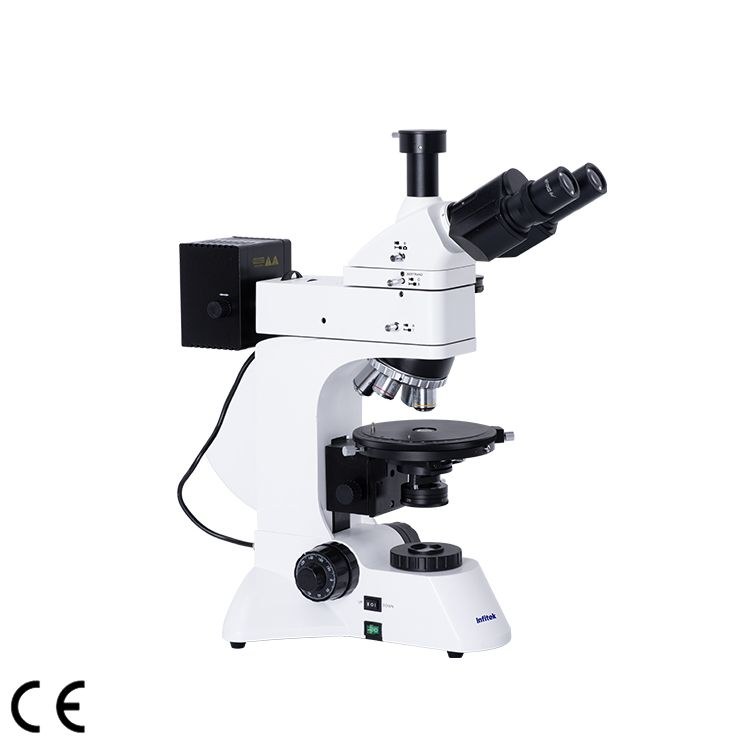

مجهر استقطاب MSC-P41M

مجهر استقطاب معياري ثلاثي العدسات بعدسات شيئية خالية من الإجهاد بمسافة عمل طويلة ومنصة دوّارة مدرّجة 360° وإضاءة علوية ونافذة.

أبرز المواصفات

الطراز: MSC-P41M
البصريات: Infinity optical system
أنبوب المشاهدة: Tilting trinocular, Trinocular split ratio 100:0 or 0:100
رأس المشاهدة: Siedentopf head, inclined at 30°

تهيئة الجهاز لتطبيقك على يد مختصّينا
تركيب وتشغيل في موقعك
تدريب ودعم ما بعد البيع في الأردن والخليج والشرق الأوسط وشمال أفريقيا

مجهر استقطاب MSC-P41M

نظرة عامة

نظرة عامة على المنتج

MSC-P41M مجهر استقطاب بنظام بصري لانهائي وتصميم معياري، يُستخدم في البحث والفحص في الجيولوجيا والهندسة الكيميائية والطب والصيدلة. كما يناسب مراقبة الأطوار البلورية للبوليمرات السائلة والبوليمرات الحيوية ومواد البلورات السائلة في معاهد البحث والجامعات.

تُركَّب العدسات الشيئية المسطحة اللانهائية الخالية من الإجهاد ذات مسافة العمل الطويلة، مثل PL L5X/0.12 بمسافة عمل 26.1 mm، على حامل رباعي متجه للداخل بتثبيت كروي. ويمكن إدخال وحدة الاستقطاب في مسار الضوء أو إخراجها، ويدور كل من المستقطب والمحلل 360°. أما المنصة الدوّارة بقطر Φ150 mm فمدرّجة 360° مع ورنية 6′ وضبط للتمركز وقفل، ومسافة حركة رأسية حتى 30 mm.

تكتمل البصريات بعدسات عينية WF10X/22 mm وعدسة عينية بشبكة قياس 10X/22 mm ومكثف آبي N.A. 1.25 وتركيز محوري بتدريج 2 μm. وتأتي الإضاءة من مصباح هالوجين 6 V/30 W بسطوع قابل للضبط، ويحوّل الأنبوب الثلاثي 100% من الضوء إلى الكاميرا للتصوير في الإضاءة المنخفضة.

المواصفات

المواصفات الفنية

12 مواصفات

المواصفة

الطراز: MSC-P41M
البصريات: Infinity optical system
أنبوب المشاهدة: Tilting trinocular, Trinocular split ratio 100:0 or 0:100
رأس المشاهدة: Siedentopf head, inclined at 30°
العدسة العينية: WF10X / 22mm
العدسة الشيئية: Infinity objective lens PL L5X/0.12, working distance: 26.1mm
حامل العدسات الشيئية: Inward-facing Quadruple Nosepiece; Ball-bearing positioning
التركيز البؤري: Coaxial coarse and fine focusing mechanism with adjustable coarse tension and limit locking device; fine focusing graduation: 2μm
المرحلة: Mechanical X-Y Rotating Stage; Diameter: Φ150mm; 360° graduations; Vernier scale 6′; Center-adjustable with locking device
نظام الإضاءة العلوية: 6V 30W Halogen lamp, with adjustable brightness.
الأنبوب الوسيط: Push-in Bertrand Lens, center-adjustable
الإضاءة النافذة: 6V 30W Halogen lamp, brightness adjustable, lamp center adjustable

الميزات

الميزات الرئيسية

01
عدسات خالية من الإجهاد
عدسات مسطحة لانهائية بمسافة عمل طويلة مصممة للضوء المستقطب.
02
منصة دوّارة مدرّجة
منصة بقطر Φ150 mm مدرّجة 360° مع ورنية 6′ وضبط للتمركز وقفل.
03
مستقطب ومحلل دوّاران
تدخل وحدة الاستقطاب مسار الضوء أو تخرج منه، ويدور العنصران 360°.
04
إضاءة علوية ونافذة
إضاءة هالوجين 6 V/30 W بسطوع قابل للضبط ومكثف آبي N.A. 1.25.
05
مسار ضوء كامل للكاميرا
يرسل الأنبوب الثلاثي الضوء كاملًا إلى منفذ الكاميرا للتصوير المجهري في الإضاءة المنخفضة.
06
عدسة عينية بشبكة قياس
عدسة 10X/22 mm بشبكة قياس تدعم القياس إلى جانب العدسة WF10X/22 mm.
