المرجع: REV-1005II

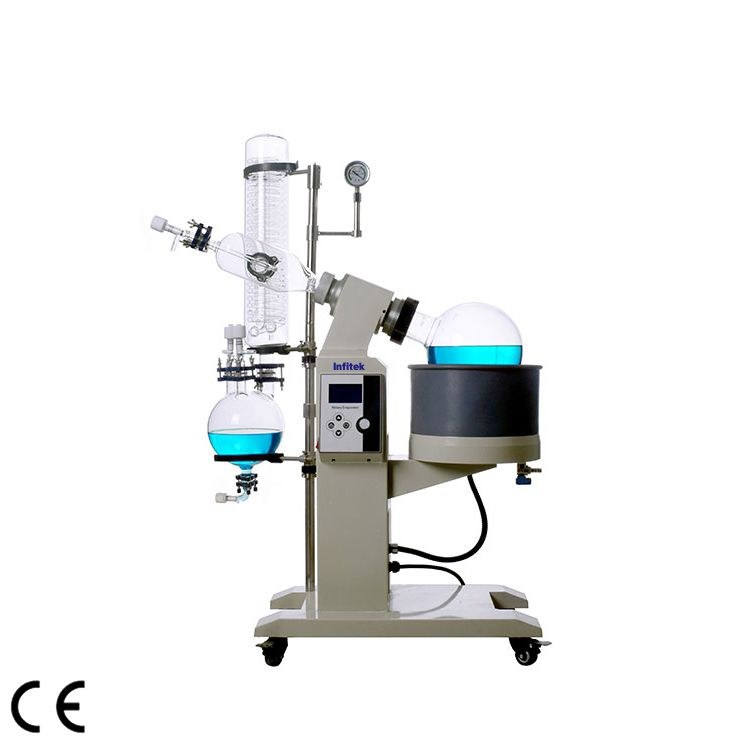

مبخر دوار REV-1005II

مبخر دوار بسعة 5 L بمحرك دون فرشاة وسرعة دوران من 0 حتى 120 rpm ورفع كهربائي آلي للحمام وتسخين من حرارة الغرفة حتى 180 °C.

أبرز المواصفات

الطراز: REV-1005II
الجهد/التردد: 220V 50Hz/110V 60Hz
القدرة الإجمالية: 2100W
قدرة محرك الدوران: 60W

تهيئة الجهاز لتطبيقك على يد مختصّينا
تركيب وتشغيل في موقعك
تدريب ودعم ما بعد البيع في الأردن والخليج والشرق الأوسط وشمال أفريقيا

مبخر دوار REV-1005II

نظرة عامة

نظرة عامة على المنتج

الطراز REV-1005II مبخر دوار بدورق تبخير سعة 5 L ودورق تجميع سعة 3 L لإزالة المذيبات وتركيز المحاليل. جميع الأجزاء الملامسة للمادة مصنوعة من زجاج البوروسيليكات 3.3 ومادة PTFE، ويُحكم إغلاق النظام بمانع تسرب مركب من PTFE والمطاط الفلوري، ليصل التفريغ إلى 0.095 MPa.

يدير محرك مسنن دون فرشاة الدورق من 0 حتى 120 rpm دون شرر وبضجيج منخفض، ويرفع محرك ثانٍ دون فرشاة الحمام كهربائياً بمشوار 140 mm. يسخن الحمام المصنوع من الستانلس ستيل 304 من حرارة الغرفة حتى 180 °C بدقة ±1 °C عبر مجس PT100، وتتحكم شاشة LCD كبيرة واحدة بالدوران والتسخين والرفع معاً. ويوفر المكثف العمودي بملف حلزوني مزدوج مساحة تكثيف 0.5 m².

يتيح صمام التغذية المكبسي إدخال المادة باستمرار تحت التفريغ، ويسمح صمام تبديل التفريغ بتجميع المادة وتصريفها دون كسر التفريغ. ويتضمن الجهاز فصلاً عند تجاوز الحرارة وحماية من التشغيل الجاف ومصهرين مزدوجين وعدم استئناف التسخين تلقائياً بعد انقطاع الكهرباء.

المواصفات

المواصفات الفنية

27 مواصفات

المواصفات

الطراز: REV-1005II
الجهد/التردد: 220V 50Hz/110V 60Hz
القدرة الإجمالية: 2100W
قدرة محرك الدوران: 60W
قدرة محرك الرفع: 40W
قدرة التسخين: 2000W
التفريغ: 0.095Mpa
حجم الدورق الدوّار: 5LΦ230mm/Φ80 flange port
حجم دورق التجميع: 3LΦ195mm/upper Φ50 flange port×Φ35 flange port×2 pcs × lower Φ50 flange port
سرعة الدوران: 0-120rpm
نطاق التحكم في درجة الحرارة: Room temperature-180℃
دقة التحكم في درجة الحرارة: ±1℃
مسافة رفع الحمّام: 140mm
أبعاد المكثف: Φ120×600H(mm) side Φ50 flange port × lower Φ50 flange port
مساحة التكثيف: 0.5㎡
أسطوانة الغاز: Left Φ35 flange port, side Φ50 flange port, rightΦ50 flange port
صمام تغذية المواد: Φ35 flange port, glass + PTFE valve, material feeding valve (pagoda joint) with 12mm outer diameter
صمام التنفيس: Φ35 flange port×2, glass + PTFE valve, releasing valve (pagoda joint)with 12mm outer diameter
صمام تفريغ المواد: Φ50 flange port, side discharging valve (pagoda joint) with 20mm outer diameter, 260mm from the ground
فوهة التفريغ: Pagoda joint with 10mm outer diameter
فوهتا دخول وخروج التدوير لملف المكثف: Pagoda joint with 16mm outer diameter
أبعاد/وزن الحمّام: Φ295×175H(mm) about 12L
الأبعاد الكلية (W*D*H): 980×480×1260mm
الوزن الصافي: 46KG
أبعاد التغليف: 800×450×1090mm wooden package 0.39m³
وزن التعبئة: 68KG
المنتجات الداعمة: REV-1005II+Water Circulating Vacuum PumpVACP-WC3Y+Low Temperature Circulator RECL20-20

الميزات

الميزات الرئيسية

01
دورق سعة 5 L
دورق تبخير 5 L ودورق تجميع 3 L مع صمام تصريف سفلي.
02
محركات دون فرشاة
محركات دون شرر وبضجيج منخفض للدوران من 0 حتى 120 rpm ولرفع الحمام.
03
حمام حتى 180 °C
حمام من الستانلس ستيل 304 بتحكم PT100 بدقة ±1 °C وغطاء سيليكون عازل.
04
تحكم بشاشة LCD واحدة
شاشة واحدة تتحكم بالدوران والتسخين والرفع في آن واحد.
05
تشغيل مستمر
صماما التغذية وتبديل التفريغ يتيحان الإدخال والتجميع دون كسر التفريغ.
06
حماية السلامة
فصل عند تجاوز الحرارة وحماية من التشغيل الجاف ومصهران مزدوجان.
