المرجع: SP-CLD501

مقياس كثافة طيفي بمحزوز حيود SP-CLD501

مقياس كثافة طيفي محمول يقيس طيف الانعكاس وكثافة CMYK وقيم Lab لضبط جودة الطباعة والأفلام والمنسوجات والبلاستيك.

أبرز المواصفات

الطراز: SP-CLD501
هندسة القياس: 45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
الميزات: Common spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
مصدر الضوء: Combined LED Light, UV Light

تهيئة الجهاز لتطبيقك على يد مختصّينا
تركيب وتشغيل في موقعك
تدريب ودعم ما بعد البيع في الأردن والخليج والشرق الأوسط وشمال أفريقيا

مقياس كثافة طيفي بمحزوز حيود SP-CLD501

نظرة عامة

نظرة عامة على المنتج

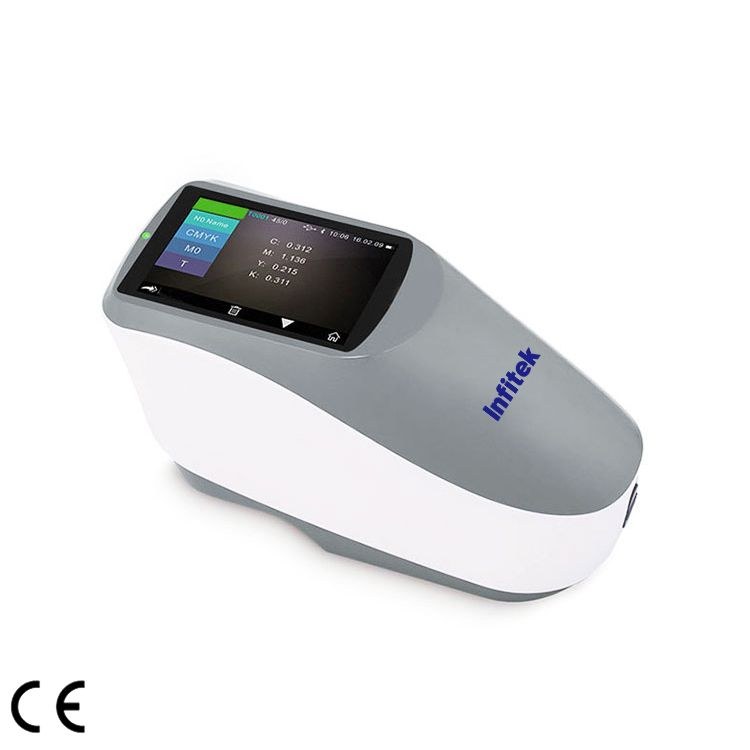

جهاز SP-CLD501 مقياس كثافة طيفي محمول يعتمد على محزوز حيود مقعر ومستشعر صور CMOS ثنائي المصفوفة بدقة 256 بكسل. يستخدم إضاءة حلقية بهندسة 45/0 ويغطي المدى من 400 إلى 700 nm بفواصل 10 nm، مع مصادر LED طويلة العمر تتضمن ضوء UV.

يعرض الجهاز طيف الانعكاس وقيم الكثافة وفق معايير ISO Status A وE وI وT، ونسبة مساحة النقطة وتضخمها والتراكب وتباين الطباعة وتوازن الرمادي، إلى جانب بيانات اللون CIE Lab وXYZ وYxy وLCh. تتوافق ظروف القياس M0 إلى M3 مع معيار ISO 13655، ويمكن اختيار فتحة قياس 2 أو 4 أو 8 mm. ويضم شاشة لمس سعوية مقاس 3.5 بوصة ومنفذ USB وذاكرة لأكثر من 10,000 قراءة وبرنامجاً للحاسوب.

صُمم لضبط العمليات والجودة في المطابع ومعالجة الأفلام وطباعة وصباغة المنسوجات وصناعة البلاستيك والإلكترونيات.

المواصفات

المواصفات الفنية

36 مواصفات

10. برنامج PC بإمكانيات توسعة وظيفية قوية.

الطراز: SP-CLD501
هندسة القياس: 45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
الميزات: Common spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
مصدر الضوء: Combined LED Light, UV Light
جهاز الفصل الطيفي: Concave Grating
الكاشف: 256 Image Element Double Array CMOS Image Sensor
نطاق الطول الموجي: 400~700nm
خطوة الطول الموجي: 10nm
نصف عرض النطاق: 10nm
ظروف القياس: Compliance with ISO 13655 measurement conditions; M0 (CIE Light Soure A) M1 (CIE Light Soure D50) M2 (Excluding UV light source) M3 (M2+Polarized light filter)
معايير الكثافة: ISO Status A, E, I, T
مؤشر الكثافة: Density value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray level
فتحة القياس: Customized one aperture：Φ2mm,Φ4mm,Φ8mm optional
فضاءات الألوان: CIE LAB,XYZ,Yxy,LCh
معادلة فرق اللون: ΔE*ab,ΔE*94,ΔE*00
مؤشرات لونية أخرى: /
زاوية الراصد: 2°/10°
مصادر الإضاءة: A,C,D50,D55,D65,D75,F2,F7,F11,F12
زمن القياس: About 1.5s
التكرارية: Density: Within 0.01 D
الخطأ بين الأجهزة: Within ΔE*ab 0.2 (Average for 12 BCRA Series II color tiles) Except M3
نمط القياس: Single Measurement, Average Measurement(2-99)
الحجم (L*W*H): 184*77*105mm
الوزن: About 600g
أبعاد العبوة (العرض × العمق × الارتفاع): 360*170*320mm
الوزن الإجمالي: 3kg
مصدر الطاقة: Li-ion battery. 5000 measurements within 8 hours
العمر الافتراضي لمصدر الإضاءة: 5 years, more than 3 million times measurements
الشاشة: 3.5-inch TFT color LCD, Capacitive Touch Screen
الواجهة: USB,
ذاكرة البيانات: 10000 pcs
اللغة: Simplified Chinese, English, Traditional Chinese
بيئة العمل: Temperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
بيئة التخزين: Temperature: -20~50℃; Humidity: 0~85% (No Condensation)）
ملحق قياسي: Power Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate
ملحق اختياري: Micro Printer

الميزات

الميزات الرئيسية

01
الكثافة واللون معاً
يقيس كثافة CMYK وتضخم النقطة والتراكب وتباين الطباعة إضافة إلى قيم CIE Lab وXYZ وYxy وLCh.
02
محرك طيفي بمحزوز حيود
محزوز مقعر ومستشعر CMOS ثنائي المصفوفة بدقة 256 بكسل يلتقطان طيف الانعكاس من 400 إلى 700 nm بخطوة 10 nm.
03
مصادر LED وUV
إضاءة LED طويلة العمر منخفضة الاستهلاك تشمل ضوء UV لتغطية ظروف القياس من M0 إلى M3.
04
فتحة قياس حسب الطلب
يمكن تجهيز الجهاز بفتحة 2 أو 4 أو 8 mm بما يناسب تفاصيل الطباعة الدقيقة أو العينات الأكبر.
05
شاشة لمس وذاكرة كبيرة
شاشة لمس سعوية ملونة مقاس 3.5 بوصة وذاكرة لأكثر من 10,000 نتيجة تدعم العمل اليومي في خطوط الطباعة.
06
برنامج حاسوب ومنفذ USB
يتيح الاتصال عبر USB وبرنامج الحاسوب إدارة البيانات وإعداد التقارير بصورة أوسع.
